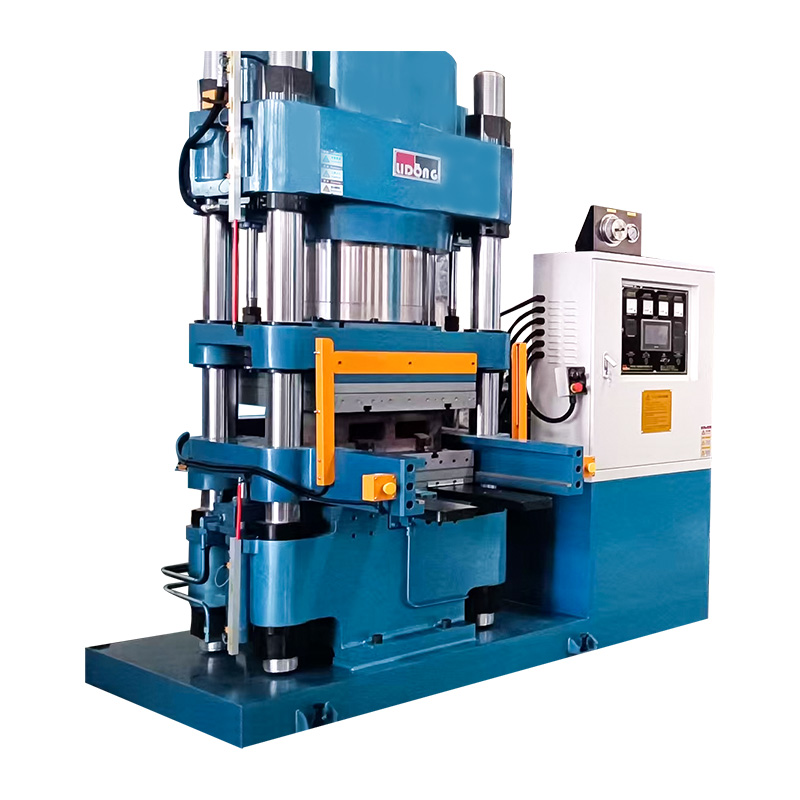

Máy tạo hình trước khi ép

Túi khí là một trong những khuyết tật nguy hiểm nhất có thể tồn tại trong má phanh. Không thể nhìn thấy từ bề mặt nhưng có ảnh hưởng sâu sắc đến hiệu suất, những khoảng trống bên trong này thể hiện sự gián đoạn trong cấu trúc vật liệu ma sát đóng vai trò là điểm tập trung ứng suất dưới tải trọng nén và nhiệt lặp đi lặp lại của dịch vụ phanh. Má phanh có chứa các túi khí sẽ bắt đầu xuất hiện vết nứt nhanh chóng từ những điểm yếu này, độ mòn không đồng đều khi các khoảng trống xẹp dần khi chịu tải và có khả năng bị bong tróc nghiêm trọng trong các trường hợp phanh năng lượng cao. các máy tạo hình ép trước là thiết bị sản xuất được thiết kế đặc biệt để loại bỏ các túi khí trước khi chúng có thể bám vào cấu trúc được xử lý cuối cùng, khiến nó trở thành một cổng chất lượng thiết yếu trong bất kỳ quy trình sản xuất má phanh hiệu suất cao nào.

Nguyên nhân sâu xa của việc hình thành túi khí trong sản xuất má phanh nằm ở bản chất của hợp chất vật liệu ma sát. Hợp chất má phanh điển hình là hỗn hợp khô của nhiều thành phần sợi gia cố, bột kim loại, hạt gốm, chất bôi trơn và chất kết dính nhựa nhiệt rắn ở dạng bột hoặc dạng hạt. Khi hỗn hợp lỏng lẻo này được nạp vào khoang khuôn, nó chứa một tỷ lệ rất cao các khoảng trống giữa các hạt chứa đầy không khí. Trong một quy trình không được kiểm soát, không khí này phải thoát ra trong giai đoạn đóng rắn bằng máy ép nóng nhưng đến thời điểm đó, nhiệt độ tăng đã làm giảm độ nhớt của nhựa và bắt đầu liên kết ngang, khiến không khí bị mắc kẹt ngày càng khó di chuyển đến hệ thống thông hơi của khuôn trước khi vật liệu đông cứng xung quanh nó. Máy tạo hình ép trước giải quyết vấn đề này ngay tại nguồn bằng cách áp dụng áp suất thủy lực có kiểm soát lên hợp chất ở nhiệt độ môi trường trước khi bất kỳ quá trình làm mềm hoặc xử lý nhựa nào bắt đầu tạo điều kiện để thoát khí hoàn toàn, có hệ thống khỏi cấu trúc vật liệu.

Vật lý của việc đẩy không khí dưới áp suất được kiểm soát

Cơ chế mà máy tạo hình ép trước sẽ đẩy không khí ra khỏi điện tích hỗn hợp vật liệu ma sát bao gồm sự cân bằng cẩn thận giữa tốc độ ép, áp suất tác dụng và khả năng thông hơi của khuôn. Khi trục ép bắt đầu đóng lại trên hợp chất được nạp khuôn, áp suất ban đầu làm cho các hạt lỏng lẻo sắp xếp lại và đóng gói dày đặc hơn. Khi quá trình đóng gói tiến triển và sự tiếp xúc giữa các hạt tăng lên, không khí còn lại bị buộc vào một mạng lưới các đường dẫn thu hẹp dần giữa các điểm tiếp xúc của hạt. Để không khí này thoát ra thay vì bị mắc kẹt, phải đáp ứng đồng thời hai điều kiện: tốc độ ép phải đủ chậm để không khí có thể di chuyển qua các đường dẫn giữa các hạt đang bị thu hẹp nhanh hơn các đường dẫn đóng lại dưới áp suất tăng cao và hệ thống thông hơi của khuôn phải cung cấp đủ diện tích mở và khả năng lưu chuyển để thích ứng với thể tích không khí bị đẩy ra ngoài.

Máy tạo hình ép trước được thiết kế để loại bỏ không khí hiệu quả sử dụng điều khiển tốc độ ép có thể lập trình thường được thực hiện thông qua hệ thống thủy lực servo hoặc mạch thủy lực điều khiển bằng van tỷ lệ cho phép kỹ sư ép xác định cấu hình tiếp cận nhiều pha. Giai đoạn đóng chậm ban đầu cho phép hợp chất bắt đầu lắng xuống và không khí bắt đầu di chuyển về phía các lỗ thông hơi của khuôn trước khi áp suất cố kết đáng kể được áp dụng. Giai đoạn tăng áp suất được kiểm soát tiếp theo tiếp tục đẩy không khí ra ngoài đồng thời tăng dần độ cố kết. Chỉ trong giai đoạn cuối, áp suất ép hoàn toàn mới được áp dụng, tại thời điểm đó vật liệu đã được khử khí về cơ bản và việc đóng lỗ rỗng còn lại là một quá trình cố kết đơn giản chứ không phải là sự cạnh tranh giữa tăng áp suất và di chuyển không khí.

Thiết kế thông hơi khuôn trong máy tạo hình trước khi ép

Khuôn được sử dụng trong máy tạo hình ép trước đóng vai trò tích cực trong quá trình loại bỏ không khí thông qua thiết kế thông hơi của nó. Không giống như khuôn ép nóng, trong đó lỗ thông hơi phải được cân bằng để tránh nguy cơ bốc cháy nhựa ở nhiệt độ cao, khuôn ép trước có thể được thiết kế với lỗ thông hơi rộng rãi hơn vì hợp chất lạnh không có xu hướng chảy qua các lỗ thông hơi trước khi nó được cố kết đủ. Điều này cho phép các nhà thiết kế khuôn ép trước tối ưu hóa hình dạng kênh thông hơi đặc biệt cho hiệu suất thoát khí, định vị các lỗ thông hơi tại các điểm đổ đầy cuối cùng vào khoang khuôn, những khu vực mà không khí có nhiều khả năng bị giữ lại nhất khi hợp chất đông đặc từ điểm tiếp xúc với trục lăn ban đầu hướng ra ngoài.

Sự kết hợp giữa cấu hình tốc độ ép được tối ưu hóa và hệ thống thông hơi khuôn được thiết kế tốt là điều làm cho máy tạo hình ép trước thực sự có hiệu quả trong việc loại bỏ các túi khí, thay vì chỉ nén chặt hợp chất với không khí vẫn còn bị mắc kẹt một phần bên trong nó. Các nhà sản xuất đầu tư vào cả hai khía cạnh điều khiển quy trình có thể lập trình trong máy và thiết kế hệ thống thông hơi trong dụng cụ khuôn sẽ đạt được các máy nén được ép trước với độ xốp còn lại tối thiểu, tạo nền tảng cho các má phanh được xử lý không có khuyết tật từ giai đoạn ép nóng tiếp theo.

Định lượng khả năng loại bỏ túi khí: Trước và sau khi ép trước

Hiệu quả của việc ép trước trong việc loại bỏ túi khí có thể được định lượng thông qua phép đo mật độ của vật liệu nén được ép trước so với mật độ lý thuyết của vật liệu đã được cố kết hoàn toàn. Vận hành máy tạo hình ép trước được tối ưu hóa tốt sẽ đạt được mật độ nhỏ gọn trong khoảng từ 85 đến 95 phần trăm mật độ lý thuyết, so với 50 đến 65 phần trăm mật độ lý thuyết điển hình của hợp chất tích điện lỏng trước khi ép. Sự gia tăng mật độ này thể hiện sự loại bỏ vật lý phần lớn thể tích không khí ban đầu có trong không khí tích điện hỗn hợp mà lẽ ra cần phải thoát ra trong chu trình xử lý ép nóng trong các điều kiện ít thuận lợi hơn cho việc trục xuất nó.

Việc lựa chọn máy tạo hình ép trước phù hợp cho ứng dụng sản xuất má phanh cụ thể đòi hỏi phải đánh giá một cách có hệ thống các thông số kỹ thuật của máy so với yêu cầu của sản phẩm được sản xuất và môi trường sản xuất mà nó sẽ hoạt động. Máy tạo hình ép trước được chỉ định chính xác cho ứng dụng sẽ mang lại chất lượng phôi ổn định trong suốt quá trình sản xuất dài hạn với sự can thiệp bảo trì tối thiểu; một thiết bị được xác định sai hoặc dưới công suất đáp ứng yêu cầu sản xuất hoặc được xác định quá mức về độ phức tạp của sản phẩm sẽ tạo ra những thách thức liên tục về quản lý quy trình ảnh hưởng đến cả chất lượng và năng suất.

Lực ép và kích thước trục lăn: Điều chỉnh công suất máy phù hợp với yêu cầu khuôn

Các thông số kỹ thuật cơ bản nhất của máy tạo hình ép trước là lực ép tối đa và diện tích trục lăn hoạt động có sẵn để lắp khuôn. Hai thông số này cùng nhau xác định áp suất ép tối đa mà máy có thể tác dụng lên bề mặt hỗn hợp được tính bằng lực ép chia cho diện tích khoang khuôn và phạm vi kích thước khuôn mà nó có thể chứa. Đối với quá trình ép trước má phanh, áp suất ép mục tiêu điển hình nằm trong khoảng từ 30 đến 150 megapascal tùy thuộc vào công thức hợp chất và thông số kỹ thuật của má phanh, với áp suất cao hơn cần thiết cho các dạng phôi dày đặc hơn, hợp nhất hơn và cho các hợp chất có tỷ lệ hạt cứng, không thể nén cao hơn.

Khi chọn máy tạo hình ép trước, hãy đảm bảo rằng lực ép định mức cung cấp đủ áp suất cho mật độ phôi mục tiêu trên toàn bộ phạm vi kích thước khuôn được sử dụng trong sản xuất, với giới hạn an toàn tính đến việc mất dần hiệu suất thủy lực do vòng đệm và các bộ phận bị mòn trong suốt thời gian sử dụng của máy. Khuôn nhiều khoang ép đồng thời nhiều phôi má phanh để tối đa hóa công suất đòi hỏi tổng lực ép cao hơn tương ứng so với khuôn một khoang và thông số kỹ thuật của máy phải tính đến tổng diện tích mặt khuôn của cấu hình nhiều khoang lớn nhất được sử dụng trong sản xuất.

Loại hệ thống thủy lực: Thông thường và thủy lực servo

Loại hệ thống thủy lực là một trong những lựa chọn thông số kỹ thuật quan trọng nhất trong việc lựa chọn máy tạo hình ép trước. Các hệ thống thủy lực thông thường sử dụng máy bơm chuyển vị cố định có van điều khiển hướng bật/tắt hoặc tỷ lệ thuận. Chúng đáng tin cậy và tương đối dễ bảo trì, nhưng có độ chính xác hạn chế trong việc kiểm soát tốc độ ép và hồ sơ áp suất. Hệ thống servo-thủy lực sử dụng máy bơm có chuyển vị thay đổi được điều khiển bởi động cơ servo, được điều khiển bằng phản hồi vòng kín từ cảm biến vị trí và áp suất. Chúng mang lại độ chính xác cao hơn đáng kể khi thực hiện các biên dạng ép được lập trình, hiệu suất năng lượng tốt hơn và phản ứng nhanh hơn với các sai lệch trong quy trình.

Để sản xuất má phanh chất lượng cao, trong đó máy tạo hình ép trước phải thực hiện nhất quán các biên dạng đóng chậm và tăng áp suất chính xác cần thiết để loại bỏ không khí hiệu quả và mật độ đồng đều, hệ thống trợ lực-thủy lực mang lại lợi thế hiệu suất đáng kể so với các thiết kế thủy lực thông thường. Phí đầu tư cho công nghệ thủy lực phụ thường được thu hồi thông qua việc giảm tỷ lệ phế liệu, cải thiện tính nhất quán của phôi và giảm mức tiêu thụ năng lượng trong suốt thời gian sử dụng của máy.

Tiêu chí lựa chọn máy tạo hình ép trước: Bảng so sánh

Bảng sau đây tóm tắt các thông số kỹ thuật chính để lựa chọn máy tạo hình ép trước, kèm theo hướng dẫn về mức thông số kỹ thuật phù hợp cho các yêu cầu sản xuất khác nhau.

Mức độ tự động hóa và tích hợp với dây chuyền sản xuất

Mức độ tự động hóa thích hợp trong máy tạo hình ép trước phụ thuộc vào khối lượng sản xuất, số lượng thông số kỹ thuật tấm đệm khác nhau trong sản xuất và mức độ tích hợp với quá trình chuẩn bị hỗn hợp trước và các hoạt động ép nóng sau. Ở khối lượng sản xuất thấp hơn, máy tạo hình ép trước vận hành thủ công với điều khiển PLC cơ bản có thể là đủ. Ở khối lượng lớn hơn, các máy tạo hình ép trước bán tự động hoặc hoàn toàn tự động với việc phân phối hợp chất tự động, nạp và dỡ khuôn robot và tích hợp băng tải với thiết bị xuôi dòng sẽ cải thiện đáng kể năng suất và giảm chi phí lao động cũng như sự biến đổi liên quan đến vận hành thủ công.

Công ty TNHH Công nghệ Máy móc Ninh Ba Delidong , được công nhận là chuyên nghiệp Các nhà sản xuất máy tạo hình ép trước trong ngành công nghiệp thiết bị vật liệu ma sát, cung cấp các máy tạo hình ép trước với đầy đủ các cấp độ tự động hóa từ các máy hỗ trợ thủ công cơ bản phù hợp cho các hoạt động nhỏ hơn đến các máy tạo hình hoàn toàn tự động có tích hợp robot được thiết kế cho môi trường sản xuất khối lượng lớn, đa thông số kỹ thuật. Danh mục bằng sáng chế phong phú của công ty và vị thế Doanh nghiệp Công nghệ Cao Quốc gia phản ánh mức độ đầu tư kỹ thuật được áp dụng cho cả thiết kế cơ khí và hệ thống tự động hóa của dòng máy tạo hình ép trước.

Bản thân giai đoạn ép trước của quá trình sản xuất má phanh không phải là mục đích cuối cùng mà nó là một giai đoạn chuẩn bị với mục đích chính là tạo ra các điều kiện ban đầu tối ưu cho quá trình xử lý ép nóng cuối cùng sau đó. Hiểu chính xác máy ép trước khác với máy ép hỗn hợp rời như thế nào và tại sao những khác biệt này lại quan trọng đến chất lượng của sản phẩm được xử lý cuối cùng sẽ tiết lộ giá trị thực sự của máy tạo hình ép trước trong quy trình sản xuất má phanh chất lượng cao.

Độ ổn định kích thước và độ chính xác khi tải khuôn

Một trong những lợi ích thiết thực nhất của việc ép trước là sản phẩm nén thu được là một vật thể có kích thước ổn định, có thể xử lý được chứ không phải là một lượng bột lỏng lẻo. Má phanh được ép trước có thể được xử lý, chuyển, định hướng và nạp vào khuôn ép nóng dưới dạng một bộ phận riêng biệt, có hình dạng xác định phù hợp với hình dạng khoang khuôn. Khả năng xử lý này cho phép tải khuôn chính xác, nhất quán mà bột rời không thể thực hiện được. Chất nén có thể được định vị chính xác trong khuôn, đảm bảo rằng tất cả các khu vực của khoang khuôn đều được tích điện tốt như nhau và mọi đặc điểm bất đối xứng của hình dạng miếng đệm đều được định hướng chính xác so với khuôn.

Tải khuôn chính xác lần lượt hỗ trợ mật độ đồng đều trong tấm đệm được xử lý cuối cùng. Khi khuôn ép nóng được nạp vật liệu nén ép trước vừa khít với khoang, máy ép nóng chỉ cần áp dụng áp suất cố kết cuối cùng và nhiệt để xử lý mà không cần phải quản lý đồng thời dòng hỗn hợp cần thiết để đổ đầy bột lỏng. Việc đơn giản hóa nhiệm vụ ép nóng này cho phép chu trình ép nóng được tối ưu hóa đặc biệt cho việc bảo dưỡng thay vì cố kết và bảo dưỡng đồng thời, tạo ra một tấm đệm được xử lý đồng đều hơn với các tính chất cơ học ổn định hơn trên toàn bộ diện tích bề mặt của nó.

Tăng cường độ bám dính tại các giao diện vật liệu

Nhiều thiết kế má phanh kết hợp một tấm đệm bằng thép liên kết với khối vật liệu ma sát, với một lớp dính được bôi lên bề mặt tấm đệm trước khi ép. Khi ép nóng trực tiếp từ hợp chất rời, việc đạt được liên kết dính đồng đều, bền giữa vật liệu ma sát và tấm nền là một thách thức vì hợp chất phải chảy và đông đặc trên bề mặt dính đồng thời với quá trình đóng rắn, tạo ra sự cạnh tranh giữa dòng chảy, độ bám dính và việc xử lý khó có thể tối ưu hóa đồng thời.

Việc nhấn trước sẽ biến đổi thử thách này. Một vật liệu nén được ép trước đặt trên tấm nền có phủ chất kết dính trong khuôn ép nóng tạo ra một bề mặt phẳng, cố định có khả năng khóa liên động cơ học tốt với lớp chất kết dính. Trong điều kiện ép nóng, sự kết hợp giữa nhiệt và áp suất cố kết cuối cùng tạo ra sự tiếp xúc chặt chẽ giữa bề mặt nhỏ gọn và chất kết dính, làm ướt hoàn toàn lớp chất kết dính trên toàn bộ khu vực liên kết trước khi xử lý nhựa khóa hình dạng liên kết tại chỗ. Độ bền liên kết và tính đồng nhất đạt được thông qua trình tự quy trình này luôn vượt xa những gì có thể đạt được bằng cách ép nóng trực tiếp từ hợp chất rời, dẫn đến má phanh có nguy cơ bong tróc thấp hơn và tuổi thọ sử dụng hiệu quả lâu hơn.

Tối ưu hóa chu trình ép nóng thông qua việc chuẩn bị trước khi ép

Chu trình xử lý ép nóng là bước tiêu tốn nhiều năng lượng và thời gian nhất trong quá trình sản xuất má phanh, giảm thiểu thời gian sử dụng trong khi tối đa hóa chất lượng của sản phẩm được xử lý là một trong những cơ hội tối ưu hóa quy trình quan trọng nhất dành cho các nhà sản xuất má phanh. Máy tạo hình ép trước góp phần trực tiếp vào việc tối ưu hóa này bằng cách gửi vật liệu nén đã được cố kết trước, không có không khí vào máy ép nóng thay vì nạp bột rời, cho phép chu trình ép nóng tập trung năng lượng nhiệt và cơ học vào việc xử lý thay vì vào các nhiệm vụ nén và khử khí mà máy tạo hình ép trước đã hoàn thành.

Về mặt thực tế, điều này có nghĩa là chu trình ép nóng đối với vật liệu nén ép trước thường có thể ngắn hơn so với hợp chất rời được tích điện trực tiếp vì vật liệu nén đạt đến mật độ mục tiêu và điều kiện bề mặt ở tổng năng lượng đầu vào thấp hơn so với vật liệu ép rời và có thể sử dụng cấu hình nhiệt độ được tối ưu hóa chính xác hơn vì kỹ sư xử lý không bị buộc phải thỏa hiệp giữa nhiệt độ cần thiết cho dòng hỗn hợp tốt và nhiệt độ thích hợp để xử lý có kiểm soát. Kết quả là sản phẩm được xử lý có chất lượng cao hơn được sản xuất trong thời gian ngắn hơn với mức tiêu thụ năng lượng trên mỗi đơn vị thấp hơn: một sự kết hợp giúp cải thiện đồng thời cả chất lượng sản phẩm và tính kinh tế sản xuất.

Tính toàn vẹn về cấu trúc và tính nhất quán về hiệu suất trong sản phẩm cuối cùng

Những cải thiện về tính toàn vẹn của cấu trúc nhờ quá trình chuẩn bị trước khi ép sẽ ảnh hưởng trực tiếp đến đặc tính hoạt động của má phanh hoàn thiện đang được sử dụng. Mật độ cao hơn và đồng đều hơn, đạt được thông qua quá trình loại bỏ không khí có hệ thống và cố kết có kiểm soát của máy tạo hình ép trước, tạo ra cấu trúc vi mô vật liệu ma sát với độ cứng cục bộ ổn định hơn, sự phân bố đồng đều hơn của các sợi gia cố và chất điều chỉnh ma sát, đồng thời có khả năng chống lại sự hình thành và lan truyền tốt hơn của các vết nứt mỏi dưới tải trọng hãm theo chu kỳ.

Tính nhất quán về hiệu suất, độ ổn định của hệ số ma sát, tốc độ mài mòn và trạng thái tiếng ồn trong một lô sản xuất và trong suốt thời gian sử dụng của từng miếng đệm là một trong những thuộc tính chất lượng quan trọng nhất về mặt thương mại của bất kỳ sản phẩm má phanh nào. Tất cả khách hàng cuối trong các ứng dụng ô tô, xe thương mại và đường sắt đều yêu cầu má phanh hoạt động có thể dự đoán được, độ mòn ở mức xác định và duy trì các đặc tính hiệu suất của chúng cho đến hết thời gian sử dụng. Sự đóng góp của máy tạo hình ép trước vào tính đồng nhất của cấu trúc vi mô là yếu tố then chốt đảm bảo tính nhất quán về hiệu suất này, đó là lý do tại sao giai đoạn ép trước đã trở thành thông lệ tiêu chuẩn trong mọi hoạt động sản xuất má phanh đòi hỏi kỹ thuật cao.

Là một người chuyên nghiệp Nhà máy sản xuất máy tạo hình ép trước cung cấp cho các nhà sản xuất linh kiện phanh trên khắp thị trường trong nước và quốc tế, Công ty TNHH Công nghệ Máy móc Ninh Ba Delidong thiết kế từng máy với bối cảnh quy trình sản xuất hoàn chỉnh chứ không chỉ riêng biệt bước ép trước. Tư cách thành viên Hội đồng của Hiệp hội Vật liệu Ma sát Trung Quốc và mối quan hệ hợp tác lâu dài với các nhà sản xuất má phanh lớn của công ty phản ánh sự hiểu biết sâu sắc về hiệu suất của máy tạo hình trước kết nối với chất lượng sản phẩm cuối cùng trong môi trường sản xuất thực tế như thế nào. Với sự hỗ trợ sau bán hàng chuyên nghiệp bao gồm lắp đặt, vận hành, đào tạo người vận hành và hỗ trợ kỹ thuật liên tục, Delidong Machinery đảm bảo rằng khách hàng nắm bắt được đầy đủ lợi ích về chất lượng và hiệu quả của việc ép trước trong suốt thời gian vận hành của thiết bị.
