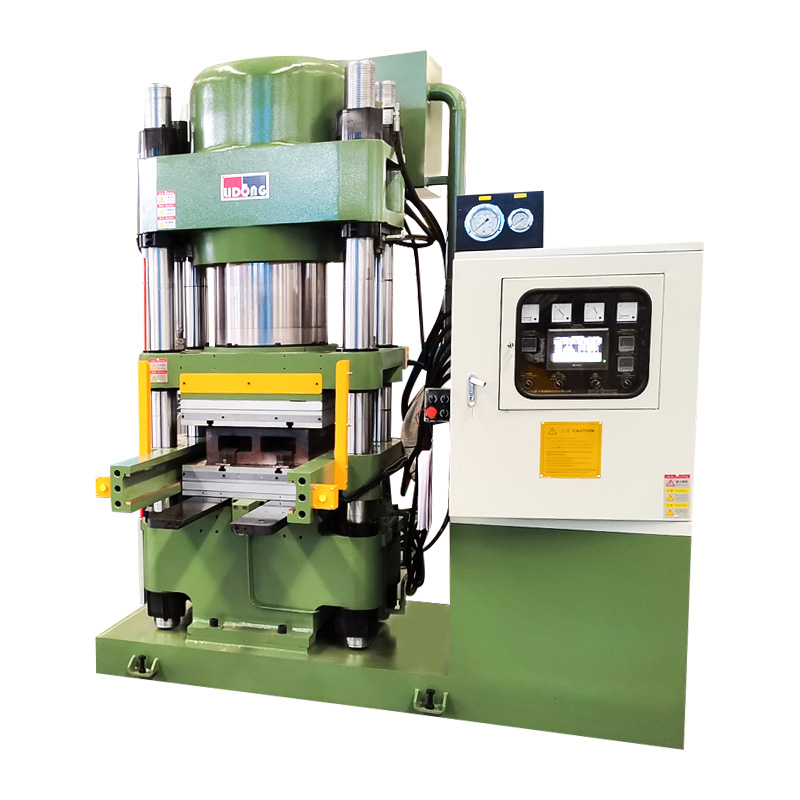

Máy ép giày phanh xe lửa

A máy ép guốc phanh tàu hỏa là một bộ phận quan trọng của thiết bị sản xuất mà hiệu suất của nó quyết định trực tiếp đến chất lượng, tính nhất quán và độ tin cậy lâu dài của guốc phanh mà nó sản xuất. Má phanh tàu hỏa hoạt động dưới áp lực cơ học cực lớn, hấp thụ động năng của các phương tiện đường sắt tải nặng đang di chuyển với tốc độ và hậu quả của việc sử dụng guốc phanh không đạt tiêu chuẩn có thể rất nghiêm trọng. Điều này làm cho việc lựa chọn máy ép guốc phanh tàu phù hợp trở thành một trong những quyết định mua sắm mang tính hệ quả nhất mà nhà sản xuất linh kiện phanh có thể thực hiện. Hiểu những tính năng nào thực sự quan trọng và tại sao là nền tảng của quyết định mua hàng sáng suốt.

Chức năng cốt lõi của máy ép guốc phanh tàu hỏa là áp dụng áp suất thủy lực nhất quán, có kiểm soát cho hỗn hợp vật liệu composite hoặc ma sát được đặt trong khuôn được gia công chính xác, tạo thành vật liệu thành guốc phanh thành phẩm với mật độ, kích thước và tính chất cơ học chính xác. Mọi tính năng thiết kế của máy ép guốc phanh tàu hỏa chất lượng đều hướng tới việc đạt được kết quả này một cách đáng tin cậy, liên tục và với mức lãng phí tối thiểu trong suốt quá trình sản xuất kéo dài. Các đặc điểm giúp phân biệt máy hiệu suất cao với máy phù hợp có thể được nhóm thành bốn loại chính: thiết kế hệ thống áp suất, độ cứng kết cấu, khả năng của hệ thống điều khiển và khả năng tương thích của khuôn.

Thiết kế hệ thống áp suất: Công nghệ xi lanh dầu nổi

Hệ thống áp suất thủy lực là trái tim của bất kỳ máy ép guốc phanh xe lửa nào và thiết kế bố trí xi lanh dầu là điểm khác biệt quan trọng nhất về mặt kỹ thuật giữa các sản phẩm cạnh tranh. Máy ép thông thường sử dụng các xi lanh có vị trí cố định tác dụng lực từ một hướng duy nhất, điều này tạo ra nguy cơ cố hữu về sự phân bổ áp suất không đồng đều trên mặt khuôn, đặc biệt là trong các khuôn nhiều khoang được sử dụng để sản xuất số lượng lớn. Sự không đồng đều này biểu hiện dưới dạng sự thay đổi mật độ trong guốc phanh thành phẩm, từ đó tạo ra các đặc tính mài mòn không nhất quán và có khả năng hỏng hóc sớm khi sử dụng.

Thiết kế xi lanh dầu nổi giải quyết cơ bản hạn chế này. Trong cách bố trí xi lanh nổi, xi lanh có thể tự do tự căn chỉnh so với bề mặt khuôn khi áp suất được áp dụng, tự động bù đắp cho những thay đổi nhỏ về độ dày vật liệu, độ mòn khuôn và dung sai kích thước tích lũy theo thời gian trong bất kỳ môi trường sản xuất nào. Kết quả là sự phân bổ áp suất vẫn nhất quán trên toàn bộ bề mặt khuôn trong suốt chu kỳ ép, bất kể điều kiện cụ thể của bất kỳ khuôn riêng lẻ nào hoặc những thay đổi nhỏ chắc chắn phát sinh giữa các lô sản xuất. Đối với việc sản xuất guốc phanh tàu hỏa nơi yêu cầu về tính nhất quán về kích thước và mật độ được quy định chặt chẽ thì thiết kế xi lanh dầu nổi không phải là một tính năng xa xỉ mà là một yêu cầu kỹ thuật cơ bản.

Độ cứng kết cấu và kết cấu khung

Khung của máy ép guốc phanh tàu hỏa phải chịu được toàn bộ lực ép thủy lực với độ lệch không đáng kể trong suốt hàng triệu chu kỳ ép trong suốt vòng đời hoạt động của thiết bị. Độ lệch của khung khi chịu tải là kẻ thù của chất lượng sản phẩm ổn định: ngay cả một lượng nhỏ uốn cong trong khung ép cũng chuyển trực tiếp thành sự phân bố áp suất không đều ở mặt khuôn. Máy ép guốc phanh tàu hỏa chất lượng sử dụng kết cấu khung thép hàn khổ lớn với các cột dẫn hướng và trục lăn được gia công chính xác để duy trì dung sai căn chỉnh khi chịu tải định mức tối đa.

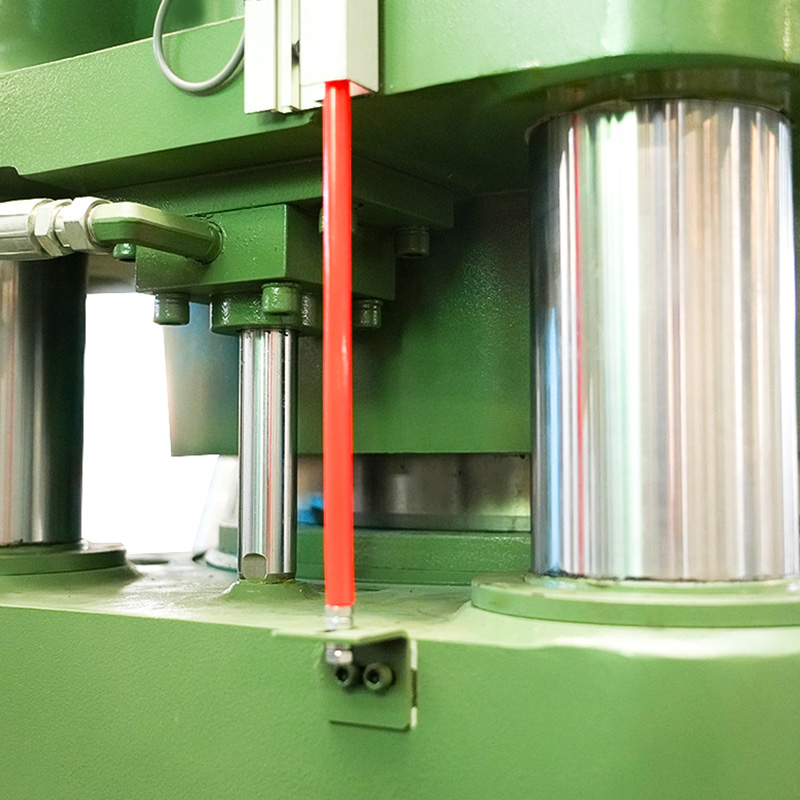

Hệ thống cột dẫn hướng thường có bốn cột được bố trí ở các góc của trục ép, đặc biệt quan trọng để duy trì sự liên kết của trục lăn song song trong suốt hành trình ép. Đường kính cột, độ cứng bề mặt và thiết kế hệ thống bôi trơn đều góp phần duy trì độ chính xác căn chỉnh lâu dài. Trong máy ép guốc phanh xe lửa được thiết kế tốt, độ mòn của cột dẫn hướng có thể dự đoán được và quản lý được thông qua bảo trì định kỳ chứ không phải là nguồn biến đổi chất lượng sản phẩm không thể đoán trước.

Khả năng của hệ thống điều khiển và khả năng lập trình quy trình

Máy ép guốc phanh tàu hỏa hiện đại được trang bị hệ thống điều khiển có thể lập trình cho phép người vận hành xác định và lưu trữ các chương trình ép hoàn chỉnh chỉ định cấu hình áp suất thủy lực, cài đặt nhiệt độ, thời gian ép, thời gian dừng ở áp suất tối đa và tốc độ giải nén. Khả năng lưu trữ và gọi lại các chương trình này một cách chính xác là điều cần thiết cho môi trường sản xuất nơi có nhiều thông số kỹ thuật guốc phanh được sản xuất trên cùng một máy và trong đó yêu cầu về chất lượng là tính nhất quán của quy trình từ ca này sang ca khác và người vận hành này sang người vận hành khác.

Hệ thống điều khiển dựa trên PLC tiên tiến với giao diện màn hình cảm ứng cho phép thiết lập các thông số quy trình một cách chính xác, được giám sát trong thời gian thực và được ghi lại tự động nhằm mục đích truy xuất nguồn gốc chất lượng. Hệ thống báo động và phát hiện lỗi giúp xác định những sai lệch so với các thông số đã được lập trình trong chu trình ép và dừng máy trước khi bộ phận bị lỗi được tạo ra là một tính năng đảm bảo chất lượng đáng kể giúp giảm chi phí phế liệu và làm lại khi sản xuất số lượng lớn.

Hệ thống tương thích khuôn và thay đổi nhanh

Máy ép guốc phanh xe lửa chỉ linh hoạt khi có khả năng đáp ứng nhiều loại cấu hình khuôn cần thiết cho các thông số kỹ thuật của guốc phanh trong sản xuất. Những cân nhắc chính bao gồm kích thước khuôn tối đa mà máy có thể chấp nhận, độ mở ánh sáng ban ngày giữa các trục ép khi máy ép mở hoàn toàn, diện tích bề mặt trục lăn và hệ thống lắp và căn chỉnh khuôn được sử dụng. Hệ thống khuôn thay đổi nhanh với giao diện lắp được tiêu chuẩn hóa, kẹp khuôn thủy lực và các tính năng căn chỉnh được cài đặt sẵn giúp giảm đáng kể thời gian thay đổi khuôn so với hệ thống bắt vít thủ công, có tác động trực tiếp đến tính linh hoạt của lịch trình sản xuất và hiệu quả thiết bị tổng thể.

Phân phối áp suất ổn định được cho là yêu cầu hiệu suất quan trọng nhất của máy ép guốc phanh xe lửa, bởi vì nó là cơ chế vật lý mà qua đó tất cả các thuộc tính chất lượng quan trọng của độ chính xác kích thước guốc phanh thành phẩm, mật độ vật liệu, độ bền cơ học và đặc tính mài mòn được thiết lập. Hiểu các nguyên tắc kỹ thuật đằng sau tính nhất quán áp suất trong thiết kế máy ép sẽ tiết lộ lý do tại sao một số tính năng kỹ thuật nhất định là không thể thay đổi được trong thiết bị sản xuất chất lượng cao.

Vật lý phân bố áp suất trong khuôn nén

Khi một máy ép guốc phanh tàu hỏa đóng trên khuôn có tải, lực thủy lực do xi lanh tác dụng phải được truyền qua kết cấu trục lăn và khuôn đến hỗn hợp vật liệu một cách đồng đều. Trong một hệ thống lý tưởng, mọi điểm trên mặt khuôn đều nhận được áp suất chính xác như nhau trên một đơn vị diện tích. Trong thực tế, để đạt được lý tưởng này đòi hỏi phải chú ý cẩn thận đến độ lệch của trục lăn, căn chỉnh hình trụ, thiết kế khuôn và đặc tính dòng hỗn hợp trong khoang khuôn.

Độ lệch của trục lăn là một trong những nguyên nhân gây ra sự không đồng đều áp suất đáng kể nhất trong máy ép. Khi một lực thủy lực tác dụng vào tâm của trục lăn (bởi một xi lanh trung tâm duy nhất, như trong nhiều thiết kế thông thường), trục lăn sẽ hơi cong, với tâm lệch nhiều hơn các cạnh. Độ lệch này có nghĩa là vật liệu ở trung tâm khuôn nhận được nhiều áp lực hơn vật liệu ở các cạnh, dẫn đến guốc phanh có mật độ ở trung tâm cao hơn ở ngoại vi. Trong các khuôn nhiều khoang, hiệu ứng này có nghĩa là các khoang được đặt ở trung tâm khuôn tạo ra các bộ phận dày đặc hơn các bộ phận ở các cạnh, sự không nhất quán có hệ thống khó loại bỏ chỉ thông qua việc điều chỉnh quy trình.

Thiết kế xi lanh nổi giải quyết vấn đề căn chỉnh như thế nào

Thiết kế xi lanh dầu nổi được sử dụng trong máy ép guốc phanh xe lửa hiệu suất cao giải quyết đồng thời cả khía cạnh căn chỉnh và phân bổ tải trọng của tính nhất quán áp suất. Bằng cách cho phép xi lanh tự căn chỉnh với mặt khuôn thay vì cố định ở vị trí có thể không khớp hoàn toàn với hướng khuôn, thiết kế nổi đảm bảo vectơ lực thủy lực luôn vuông góc với bề mặt khuôn. Điều này giúp loại bỏ các thành phần lực ngang phát triển khi một hình trụ cố định ép vào khuôn không vuông góc hoàn toàn với các thành phần trục hình trụ tạo ra ứng suất cắt trong hợp chất vật liệu và góp phần tạo ra gradient mật độ trong phần hoàn thiện.

Trong các ứng dụng khuôn nhiều khoang, một số thiết kế máy ép guốc phanh xe lửa sử dụng nhiều xi lanh thủy lực được điều khiển độc lập, mỗi xi lanh cho mỗi khoang khuôn hoặc một xi lanh cho mỗi phần của khuôn lớn thay vì một xi lanh trung tâm duy nhất. Sự sắp xếp này cho phép áp suất tác dụng lên từng khoang hoặc phần được điều chỉnh riêng, bù đắp cho sự thay đổi độ mài mòn của khuôn và sự khác biệt về dòng chảy của hỗn hợp vật liệu phát triển ở các khu vực cụ thể của khuôn lớn trong suốt vòng đời sản xuất của nó.

Tính đồng nhất nhiệt độ và vai trò của nó trong phản ứng áp suất

Trong các ứng dụng ép nóng, trong đó hợp chất guốc phanh được ép ở nhiệt độ cao để bắt đầu phản ứng lưu hóa hoặc đóng rắn giúp mang lại cho bộ phận hoàn thiện các đặc tính cơ học của nó, tính đồng nhất về nhiệt độ trên bề mặt khuôn cũng quan trọng như độ đồng đều về áp suất. Độ dốc nhiệt độ trên tấm khuôn làm cho hợp chất vật liệu đạt đến nhiệt độ đóng rắn vào các thời điểm khác nhau ở các khu vực khác nhau của khuôn, dẫn đến sự khác biệt về đặc tính dòng chảy, mức độ đóng rắn và cuối cùng là mật độ và tính chất cơ học của guốc phanh thành phẩm.

Máy ép guốc phanh tàu hỏa chất lượng dành cho các ứng dụng ép nóng sử dụng trục lăn được gia nhiệt bằng điện với nhiều vùng gia nhiệt độc lập, cảm biến nhiệt độ tại nhiều điểm trên bề mặt trục lăn và vòng điều khiển nhiệt độ PID (tỷ lệ-tích phân-đạo hàm) giúp duy trì nhiệt độ điểm đặt một cách chính xác. Sự kết hợp giữa nhiệt độ đồng đều và áp suất thủy lực nhất quán tạo điều kiện cho việc sản xuất guốc phanh thực sự nhất quán trên toàn bộ diện tích khuôn lớn và trong suốt quá trình sản xuất kéo dài.

Bảng so sánh hiệu suất phân phối áp suất

Bảng sau đây so sánh các đặc tính hiệu suất phân bổ áp suất của các phương pháp thiết kế xi lanh khác nhau được sử dụng trong máy ép guốc phanh xe lửa, nêu bật sự cân bằng kỹ thuật giữa thiết kế thông thường và thiết kế tiên tiến.

Việc chuyển đổi từ máy ép guốc phanh tàu vận hành thủ công sang máy ép guốc phanh tự động là một trong những nâng cấp năng lực quan trọng nhất hiện có đối với các nhà sản xuất linh kiện phanh. Tự động hóa trong bối cảnh ép guốc phanh bao gồm một loạt công nghệ từ điều khiển PLC cơ bản của chu trình ép cho đến các tế bào sản xuất được tích hợp đầy đủ với khả năng xử lý vật liệu bằng robot, tải và dỡ khuôn tự động, đo lường chất lượng trong quá trình và quản lý dữ liệu sản xuất theo thời gian thực. Mỗi cấp độ tự động hóa mang lại lợi ích hiệu quả cụ thể và hiểu được phạm vi đầy đủ của những gì hệ thống tự động cung cấp sẽ giúp nhà sản xuất xác định nơi đầu tư tự động hóa sẽ mang lại lợi nhuận lớn nhất.

Tối ưu hóa thời gian chu kỳ thông qua các cấu hình máy in được lập trình

Lợi ích hiệu quả tức thời nhất của việc tự động hóa trong máy ép guốc phanh xe lửa là khả năng thực hiện các cấu hình chu trình ép được tối ưu hóa với độ chính xác và độ lặp lại mà thao tác thủ công không thể sánh được. Chu trình ép thường bao gồm giai đoạn tiếp cận nhanh (trong đó trục lăn di chuyển nhanh về phía khuôn trước khi tiếp xúc với vật liệu), giai đoạn ép được kiểm soát (trong đó áp suất được tạo ra ở một tốc độ xác định), giai đoạn dừng (trong đó áp suất tối đa được duy trì trong một khoảng thời gian xác định để cho phép dòng vật liệu và xử lý ban đầu) và giai đoạn giải nén có kiểm soát (trong đó áp suất được giải phóng ở tốc độ ngăn ngừa sự phân tách hoặc khuyết tật bề mặt ở phần hoàn thiện). Các máy được điều khiển thủ công dựa vào khả năng phán đoán và thời gian phản hồi của người vận hành để thực hiện các giai đoạn này, điều này gây ra sự thay đổi về thời lượng chu kỳ và các thông số quy trình ảnh hưởng trực tiếp đến tính nhất quán của sản phẩm.

Máy ép guốc phanh tàu tự động thực hiện từng giai đoạn của chu trình ép theo các thông số đã được lập trình, với thời gian phản hồi được tính bằng mili giây thay vì tính bằng giây như đặc trưng của sự can thiệp thủ công. Độ chính xác này cho phép giảm thiểu thời gian chu kỳ bằng cách sử dụng thời gian dừng ngắn nhất để tạo ra các bộ phận đáp ứng thông số kỹ thuật một cách nhất quán, thay vì thời gian dừng bảo thủ mà người vận hành có xu hướng sử dụng thủ công để đảm bảo sự phù hợp, giúp trực tiếp tăng công suất máy mà không ảnh hưởng đến chất lượng sản phẩm.

Sử dụng vật liệu và giảm chất thải

Hệ thống tự động tối ưu hóa việc sử dụng vật liệu trong hoạt động của máy ép guốc phanh tàu bằng cách đảm bảo rằng trọng lượng nạp hợp chất được chỉ định chính xác được sử dụng cho mỗi chu kỳ ép và các thông số ép được thực hiện đủ nhất quán để giảm thiểu việc sản xuất các bộ phận không có thông số kỹ thuật phải được loại bỏ hoặc làm lại. Các hoạt động thủ công có xu hướng tính phí thay đổi trọng lượng. Người vận hành nạp hỗn hợp bằng tay đưa ra các thay đổi trọng lượng dẫn đến sự thay đổi kích thước của bộ phận hoàn thiện và xử lý sự thay đổi thông số làm tăng tỷ lệ phế liệu.

Hệ thống nạp hỗn hợp tự động sử dụng phễu phân phối cân hoặc nạp hỗn hợp được cân trước giúp loại bỏ sự thay đổi trọng lượng nạp tại nguồn. Kết hợp với tính nhất quán của quy trình được cung cấp bởi điều khiển chu kỳ máy ép được lập trình, quá trình tự động hóa này giúp giảm lãng phí vật liệu từ phế liệu và làm lại xuống một phần so với những gì thường xảy ra trong các hoạt động thủ công. Đối với một loại vật liệu đắt tiền như hợp chất ma sát hiệu suất cao, việc giảm chất thải này thể hiện sự tiết kiệm chi phí trực tiếp đáng kể, góp phần có ý nghĩa vào tính kinh tế của việc đầu tư vào máy ép guốc phanh tàu tự động.

Tích hợp với hệ thống giám sát chất lượng và truy xuất nguồn gốc

Máy ép guốc phanh tàu tự động tạo ra dữ liệu quy trình, đường cong áp suất thủy lực, nhật ký nhiệt độ, bản ghi thời gian chu kỳ và cảnh báo sai lệch cho mọi bộ phận được sản xuất. Dữ liệu này có thể được thu thập tự động và liên kết với nhận dạng bộ phận thông qua hệ thống mã vạch hoặc RFID, tạo ra một bản ghi truy xuất nguồn gốc hoàn chỉnh kết nối mọi guốc phanh thành phẩm với các thông số quy trình cụ thể mà nó được sản xuất. Khả năng truy xuất nguồn gốc này ngày càng được yêu cầu bởi các tiêu chuẩn chất lượng của ngành đường sắt và bởi những khách hàng cuối cần sự tin tưởng vào quy trình sản xuất đằng sau các bộ phận quan trọng về an toàn.

Công ty TNHH Công nghệ Máy móc Ninh Ba Delidong là nhà sản xuất máy ép giày phanh xe lửa chuyên nghiệp của Trung Quốc với năng lực kỹ thuật sâu rộng về hệ thống ép tự động để sản xuất linh kiện phanh đường sắt. Công ty nắm giữ nhiều bằng sáng chế về phát minh và mô hình tiện ích, đồng thời đã được công nhận là Doanh nghiệp công nghệ cao quốc gia phản ánh mức độ đầu tư kỹ thuật sâu rộng đằng sau dòng sản phẩm máy ép guốc phanh tàu tự động. Máy của Delidong kết hợp hệ thống điều khiển PLC tiên tiến, giám sát quy trình theo thời gian thực và hệ thống ghi dữ liệu hỗ trợ các yêu cầu truy xuất nguồn gốc chất lượng của khách hàng trong ngành đường sắt.

Tích hợp robot và tự động hóa toàn bộ tế bào sản xuất

Việc lắp đặt máy ép guốc phanh tàu tự động tiên tiến nhất tích hợp máy ép vào một dây chuyền sản xuất hoàn chỉnh với việc xử lý vật liệu bằng rô-bốt, tự động nạp hợp chất từ kho lưu trữ số lượng lớn, bốc và dỡ khuôn bằng rô-bốt, kiểm tra kích thước trong quá trình và tự động phân loại các bộ phận phù hợp và không phù hợp. Các ngăn hoàn toàn tự động này hoạt động liên tục với sự can thiệp tối thiểu của người vận hành, tối đa hóa thời gian ép năng suất và loại bỏ chi phí lao động cũng như sự biến đổi liên quan đến các hoạt động xử lý thủ công.

Tự động hóa hoàn toàn cũng cho phép vận hành nhất quán qua nhiều ca mà không có sự khác biệt về hiệu suất xảy ra giữa những người vận hành có trình độ kỹ năng và kinh nghiệm khác nhau. Trong môi trường sản xuất khối lượng lớn, nơi một máy ép guốc phanh tàu đơn có thể sản xuất hàng nghìn bộ phận mỗi ca, lợi thế nhất quán của tự động hóa hoàn toàn sẽ trực tiếp dẫn đến tỷ lệ sai sót thấp hơn, năng suất cao hơn và tổng chi phí cho mỗi bộ phận thấp hơn bất kỳ mức độ vận hành thủ công nào có thể đạt được.

Hiệu quả lâu dài: Bảo trì, thời gian hoạt động và tuổi thọ thiết bị

Máy ép guốc phanh tàu tự động thường được thiết kế với hệ thống bảo trì dự đoán và phòng ngừa nhằm giám sát áp suất thủy lực của các bộ phận chính, nhiệt độ dầu, tình trạng phốt xi lanh, bôi trơn cột dẫn hướng và hiệu suất hệ thống điện, đồng thời cảnh báo nhân viên bảo trì phát triển các vấn đề trước khi chúng gây ra thời gian ngừng hoạt động ngoài dự kiến. Khả năng giám sát tình trạng này chuyển hoạt động bảo trì từ hoạt động phản ứng sang hoạt động chủ động, điều này có tác động lớn đến tính sẵn có của thiết bị và độ tin cậy của lịch trình sản xuất.

Là một người chuyên nghiệp Nhà máy ép giày phanh tàu hỏa phục vụ cả thị trường trong nước và quốc tế, Delidong Machinery cung cấp hỗ trợ sau bán hàng toàn diện bao gồm lắp đặt, đào tạo người vận hành, chương trình bảo trì phòng ngừa và tính sẵn có của phụ tùng để đảm bảo khách hàng có thể duy trì lợi ích hiệu quả của thiết bị tự động trong suốt thời gian hoạt động. Cam kết của công ty về hỗ trợ kỹ thuật, được hỗ trợ bởi danh tiếng vững chắc trong ngành và mối quan hệ hợp tác lâu dài với các nhà sản xuất linh kiện phanh lớn, khiến công ty trở thành đối tác đáng tin cậy cho các nhà sản xuất linh kiện đường sắt đầu tư vào công nghệ ép tự động. Cải tiến liên tục thông qua việc tích hợp các khái niệm thiết kế toàn cầu mới nhất đảm bảo rằng máy ép guốc phanh tàu của Delidong duy trì hiệu suất cao và ổn định qua nhiều năm sử dụng dịch vụ sản xuất đòi hỏi khắt khe.
