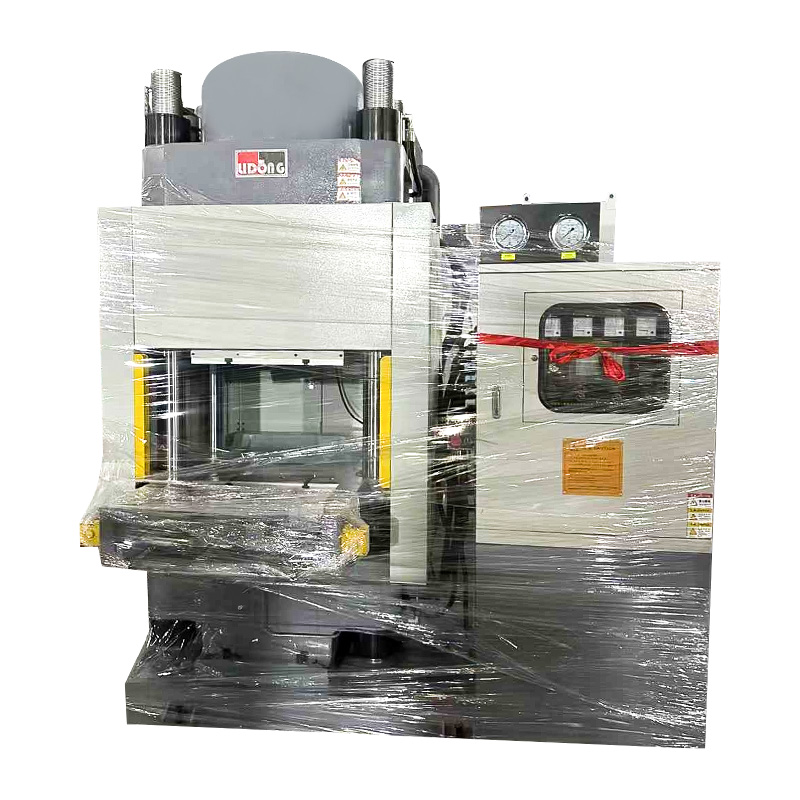

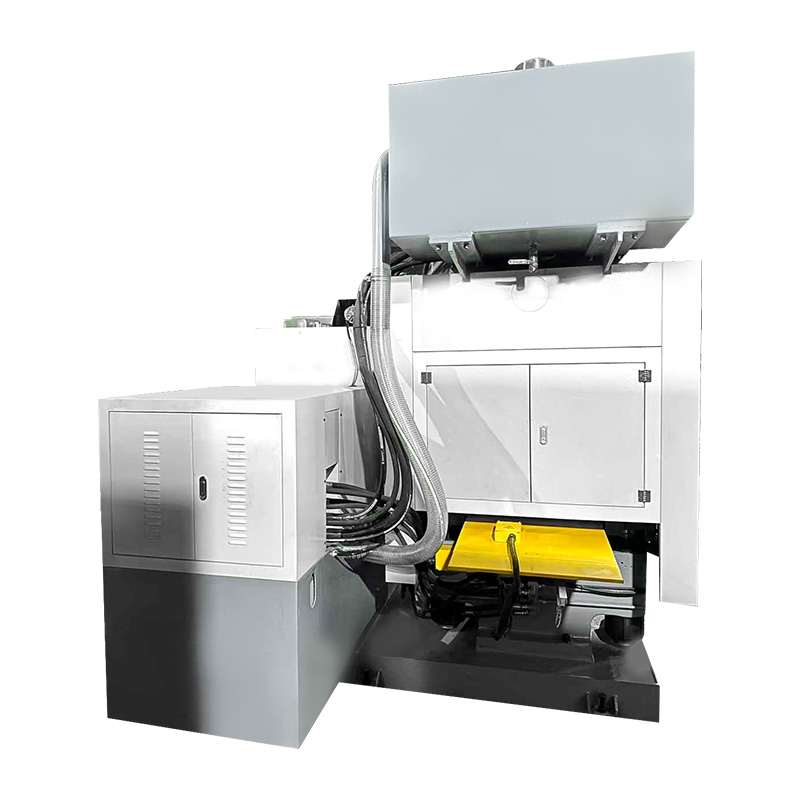

Máy ép má phanh đường sắt tốc độ cao

Việc lựa chọn quyền máy ép má phanh đường sắt tốc độ cao là một quyết định mang lại hậu quả vượt xa sàn sản xuất. Má phanh đường sắt tốc độ cao là bộ phận quan trọng về an toàn. Chúng là cơ chế chính giúp các đoàn tàu di chuyển với tốc độ vượt quá 300 km/h được dừng có kiểm soát và máy sản xuất chúng phải có khả năng đáp ứng các tiêu chuẩn về độ chính xác, nhất quán và độ tin cậy khắt khe nhất trong ngành sản xuất linh kiện đường sắt. Một máy ép má phanh đường sắt tốc độ cao được lựa chọn tốt không chỉ đơn thuần là một công cụ sản xuất; nó là nền tảng cho khả năng của nhà sản xuất trong việc đáp ứng các yêu cầu về chất lượng và chứng nhận nghiêm ngặt mà các nhà khai thác đường sắt tốc độ cao trên toàn thế giới áp đặt cho mọi bộ phận phanh tham gia chuỗi cung ứng của họ.

Để hiểu được điểm khác biệt của một máy ép má phanh đường ray tốc độ cao phù hợp với một máy không đủ tiêu chuẩn đòi hỏi phải làm quen với cả các yêu cầu kỹ thuật của quy trình ép và các yêu cầu cụ thể về thông số kỹ thuật của má phanh đường sắt tốc độ cao. Không giống như má phanh thông thường dành cho ô tô hoặc ứng dụng đường sắt nhẹ, má phanh đường sắt tốc độ cao phải hoạt động đáng tin cậy trong phạm vi điều kiện vận hành rộng hơn nhiều, từ phanh dịch vụ nhẹ ở tốc độ vừa phải đến dừng khẩn cấp từ tốc độ tối đa và phải làm như vậy với sự nhất quán về hệ số ma sát, tốc độ mài mòn và cường độ nén không có chỗ cho sự thay đổi trong sản xuất có thể chấp nhận được trong các ứng dụng có mức tới hạn thấp hơn.

Đặc điểm kỹ thuật hệ thống thủy lực: Phạm vi áp suất và độ chính xác điều khiển

Hệ thống thủy lực là trung tâm hoạt động của bất kỳ máy ép má phanh đường ray tốc độ cao nào và thông số kỹ thuật của nó là tiêu chí đánh giá đầu tiên đối với bất kỳ người mua nghiêm túc nào. Lực ép tối đa phải đủ cho các cấu hình khuôn lớn nhất được sử dụng trong sản xuất, với biên độ vừa đủ để duy trì tính nhất quán về áp suất khi độ mài mòn của khuôn và sự biến đổi của hợp chất tạo ra những biến đổi điện trở nhỏ trong quá trình sản xuất. Để sản xuất má phanh đường sắt tốc độ cao, lực ép trong khoảng 1.000 đến 4.000 kilonewton là điển hình, tùy thuộc vào kích thước khuôn và số lượng khoang được ép đồng thời.

Độ chính xác kiểm soát áp suất cũng quan trọng không kém. Hệ thống thủy lực phải có khả năng tạo áp suất ở mức được kiểm soát để tránh các xung áp suất gây ra chớp cháy hỗn hợp và không nhất quán về kích thước, đồng thời duy trì áp suất điểm đặt với độ lệch tối thiểu trong suốt giai đoạn dừng. Máy ép má phanh đường ray tốc độ cao chất lượng cao sử dụng hệ thống điều khiển thủy lực vòng kín với van phụ hoặc van tỷ lệ phản hồi phản hồi từ cảm biến áp suất trong thời gian thực, duy trì độ ổn định áp suất trong khoảng 1 đến 2% điểm đặt. Mức độ chính xác điều khiển này rất cần thiết để sản xuất má phanh với mật độ và độ chính xác về kích thước đồng đều mà các thông số kỹ thuật của đường sắt tốc độ cao yêu cầu.

Hệ thống kiểm soát nhiệt độ: Tính đồng nhất trên trục lăn

Sản xuất má phanh đường sắt tốc độ cao sử dụng khuôn ép nóng, trong đó hợp chất vật liệu ma sát được ép ở nhiệt độ cao thường trong khoảng 150 đến 200 độ C để bắt đầu xử lý nhựa nhiệt rắn giúp cho má phanh thành phẩm có độ bền cơ học và khả năng chống mài mòn. Do đó, chất lượng của hệ thống kiểm soát nhiệt độ trong máy ép má phanh đường ray tốc độ cao cũng quan trọng như chất lượng của hệ thống thủy lực, vì sự không đồng đều về nhiệt độ trên bề mặt tấm ép tạo ra sự xử lý khác biệt dẫn đến độ dốc mật độ và độ cứng trong má phanh thành phẩm.

Máy ép má phanh đường ray tốc độ cao chất lượng sử dụng các tấm gia nhiệt bằng điện với nhiều vùng gia nhiệt được điều khiển độc lập phân bố trên bề mặt tấm, kết hợp với cặp nhiệt điện có độ chính xác cao tại nhiều điểm đo và vòng điều khiển PID chủ động quản lý tính đồng nhất của nhiệt độ. Mục tiêu là thông số kỹ thuật về độ đồng đều nhiệt độ cộng hoặc trừ ba đến năm độ C trên toàn bộ khu vực trục lăn trong điều kiện vận hành, mức hiệu suất đòi hỏi phải thiết kế bộ phận gia nhiệt cẩn thận, cách nhiệt chính xác của cụm trục lăn và hệ thống điều khiển có khả năng bù đắp tổn thất nhiệt xảy ra ở các cạnh trục lăn và tại các bề mặt tiếp xúc với khuôn.

Độ cứng khung và độ chính xác của hệ thống dẫn hướng

Khung kết cấu của máy ép má phanh đường ray tốc độ cao phải truyền toàn bộ lực thủy lực định mức tới khuôn với độ lệch không đáng kể, duy trì sự căn chỉnh trục lăn song song trong suốt hàng triệu chu kỳ ép. Độ lệch của khung dưới tải là nguyên nhân trực tiếp gây ra sự không đồng đều của áp suất nếu các trục ép bị nghiêng dù chỉ một phần nhỏ dưới tải, thì sự phân bố áp suất trên mặt khuôn trở nên không đồng đều, với một bên hoặc một góc của khuôn nhận được áp suất cao hơn bên kia. Trong quá trình sản xuất má phanh đường sắt tốc độ cao, nơi mà các thông số kỹ thuật về độ đồng đều về mật độ đặc biệt chặt chẽ, ngay cả một lượng nhỏ độ nghiêng của trục lăn cũng không thể chấp nhận được.

Hệ thống cột dẫn hướng bốn cột được gia công chính xác ở các góc của máy ép, với các ống lót dẫn hướng bằng đồng hoặc composite trong trục lăn chuyển động là cơ cấu cơ khí duy trì độ song song của trục lăn qua hành trình ép. Đường kính cột, thông số kỹ thuật về độ cứng bề mặt và hệ thống bôi trơn duy trì giao diện dẫn hướng đều quyết định mức độ duy trì độ song song của trục lăn khi máy tích lũy các chu kỳ vận hành. Một máy ép má phanh đường ray tốc độ cao được xác định rõ sẽ duy trì thông số kỹ thuật về độ song song của trục lăn ban đầu trong nhiều triệu chu kỳ với việc bảo trì theo lịch trình, thay vì xuống cấp dần khi độ mòn dẫn hướng tích tụ.

Hệ thống điều khiển và quản lý dữ liệu quy trình

Hệ thống điều khiển của máy ép má phanh đường ray tốc độ cao hiện đại là một nền tảng tự động hóa được lập trình phức tạp để quản lý mọi khía cạnh của chu trình ép, giám sát các thông số quy trình theo giới hạn quy định, tạo cảnh báo khi xảy ra sai lệch và ghi lại các bản ghi quy trình hoàn chỉnh cho mọi bộ phận được sản xuất. Nền tảng điều khiển dựa trên PLC với giao diện màn hình cảm ứng trực quan cho phép người vận hành gọi các chương trình ép dành riêng cho sản phẩm, giám sát dữ liệu quy trình thời gian thực trong chu kỳ ép và xem lại dữ liệu sản xuất lịch sử cho mục đích phân tích chất lượng.

Công ty TNHH Công nghệ Máy móc Ninh Ba Delidong , được công nhận trong số Máy ép má phanh đường sắt tốc độ cao,bán hàng Máy ép má phanh đường sắt tốc độ cao Bán buôn nhờ khả năng kỹ thuật tiên tiến, tích hợp các hệ thống quản lý dữ liệu và điều khiển phức tạp vào các máy ép của mình, hỗ trợ các yêu cầu về truy xuất nguồn gốc quy trình và tài liệu chất lượng mà chuỗi cung ứng linh kiện đường sắt tốc độ cao yêu cầu. Việc công ty được công nhận là Doanh nghiệp công nghệ cao quốc gia phản ánh chiều sâu của hệ thống điều khiển và công nghệ tự động hóa được tích hợp trong dòng sản phẩm của công ty.

Mật độ đồng nhất là thuộc tính chất lượng quan trọng nhất của má phanh đường ray tốc độ cao, bởi vì nó là đặc tính vật lý mà từ đó tất cả các đặc tính hiệu suất khác có được là độ ổn định của hệ số ma sát, tính nhất quán của tốc độ mài mòn, cường độ nén và độ ổn định nhiệt. Má phanh có mật độ thay đổi theo độ dày hoặc ngang bề mặt của nó sẽ thể hiện sự thay đổi về tất cả các đặc tính hiệu suất này, khiến cho hoạt động của nó khó dự đoán và có khả năng không an toàn trong các điều kiện khắc nghiệt của phanh khẩn cấp từ tốc độ cao. Thách thức kỹ thuật đối với máy ép má phanh đường ray tốc độ cao là chuyển lực thủy lực của máy ép thành trường ứng suất nén thực sự đồng đều trong toàn bộ hợp chất vật liệu trong khuôn. Một thách thức liên quan đến việc quản lý cẩn thận áp suất, nhiệt độ, dòng nguyên liệu và thiết kế khuôn cùng một lúc.

Cơ chế biến đổi mật độ trong đúc nén

Sự thay đổi mật độ trong má phanh đúc nén phát sinh từ hai nguồn cơ bản: phân bố áp suất không đồng đều ở mặt khuôn và phân bố nhiệt độ không đồng đều trên khuôn khiến hợp chất vật liệu đạt đến độ chảy và nhiệt độ lưu hóa ở các thời điểm khác nhau ở các khu vực khác nhau. Cả hai nguồn biến thiên mật độ đều có thể được giải quyết thông qua thiết kế máy ép, nhưng chúng đòi hỏi các giải pháp kỹ thuật khác nhau phải được triển khai đồng thời để đạt được mật độ đồng nhất mà thông số kỹ thuật đường sắt tốc độ cao yêu cầu.

Sự không đồng đều về áp suất ở mặt khuôn là do độ lệch của trục lăn dưới tải, độ lệch của cột dẫn hướng và độ dốc áp suất vốn có phát triển trong các hợp chất vật liệu khi chúng chảy trong khoang khuôn trong giai đoạn ép. Khi máy ép đóng lại và hợp chất bắt đầu chảy, các khu vực của khuôn được đổ đầy trước tiên sẽ phát triển áp suất cục bộ cao hơn các khu vực được lấp đầy sau đó. Hiện tượng này được gây ra bởi khả năng chống chảy nhớt của hợp chất và hình dạng của khoang khuôn. Việc quản lý gradient áp suất theo dòng chảy này đòi hỏi sự kết hợp giữa thiết kế khuôn được tối ưu hóa và tốc độ ép được kiểm soát để cho phép hợp chất phân phối đầy đủ trước khi áp suất được tạo ra đến giá trị cuối cùng.

Tối ưu hóa cấu hình áp suất và điều khiển thủy lực servo

Nâng cao máy ép má phanh đường sắt tốc độ cao sử dụng hệ thống thủy lực servo trong đó động cơ servo điều khiển bơm thủy lực có dung tích thay đổi thay vì hệ thống bơm có dung tích cố định thông thường. Hệ thống thủy lực servo cung cấp độ chính xác kiểm soát áp suất và tốc độ phản hồi tốt hơn đáng kể so với các hệ thống thông thường, bởi vì đầu ra của bơm có thể thay đổi liên tục và nhanh chóng để đáp ứng phản hồi từ cảm biến áp suất ở mặt khuôn. Khả năng này cho phép kiểm soát tốc độ ép và tốc độ tăng áp suất với độ chính xác đảm bảo hợp chất chảy đồng đều để lấp đầy khoang khuôn trước khi bắt đầu xử lý đáng kể, giảm thiểu độ dốc áp suất do dòng chảy gây ra sự thay đổi mật độ.

Chương trình ép trong máy ép má phanh đường ray tốc độ cao được điều khiển bằng servo thường bao gồm giai đoạn đóng chậm khi bắt đầu chu kỳ ép trong đó trục lăn tiếp cận khuôn ở tốc độ thấp được kiểm soát để cho phép hợp chất bắt đầu phân phối dưới áp suất nhẹ, sau đó là giai đoạn tích tụ áp suất được kiểm soát và sau đó là giai đoạn dừng ở áp suất cao trong đó hợp chất xử lý dưới áp suất tối đa. Cấu hình áp suất được tối ưu hóa này, được thực hiện với độ chính xác phụ, là một trong những công cụ hiệu quả nhất để đạt được mật độ đồng đều trong các hình dạng khuôn phức tạp.

Các yếu tố đồng nhất mật độ: Bảng so sánh

Bảng sau đây tóm tắt các yếu tố chính ảnh hưởng đến độ đồng đều về mật độ trong quá trình sản xuất máy ép má phanh đường ray tốc độ cao, cùng với các ghi chú về cơ chế kỹ thuật liên quan và các tính năng thiết kế giải quyết từng yếu tố.

Việc sản xuất má phanh có độ bền cao, chống mài mòn cho các ứng dụng đường sắt tốc độ cao không chỉ đơn giản là vấn đề ép đúng vật liệu với lực vừa đủ mà nó là kết quả của một quy trình sản xuất được kiểm soát chính xác trong đó mọi thông số của chu trình ép đều góp phần phát triển các đặc tính cơ học và cấu trúc vi mô xác định hiệu suất của má phanh. Hiểu được cách máy ép má phanh đường ray tốc độ cao góp phần đạt được độ bền và khả năng chống mài mòn cần thiết giúp các nhà sản xuất đánh giá cao lý do tại sao độ chính xác của quá trình kiểm soát lại liên quan trực tiếp đến kết quả hoạt động của sản phẩm.

Mối quan hệ giữa các thông số ép và tính chất vật liệu

Các tính chất cơ học của vật liệu ma sát liên kết nhiệt rắn, loại vật liệu được sử dụng trong hầu hết các má phanh đường sắt tốc độ cao được phát triển trong quá trình ép nóng khi chất kết dính nhựa nhiệt rắn trải qua liên kết ngang dưới tác dụng kết hợp của nhiệt và áp suất. Mức độ xử lý đạt được trong quá trình ép xác định độ cứng, cường độ nén và độ ổn định nhiệt của miếng đệm thành phẩm, trong khi mật độ đạt được trong quá trình ép quyết định khả năng chống mài mòn và độ ổn định của hệ số ma sát dưới tải trọng phanh kéo dài.

Quá trình bảo dưỡng kém do nhiệt độ ép không đủ, thời gian dừng quá ngắn hoặc áp suất không đủ sẽ tạo ra má phanh có độ bền và độ cứng thấp hơn quy định, dễ bị tráng men bề mặt và nứt do mỏi trong các chu kỳ phanh năng lượng cao lặp đi lặp lại. Việc xử lý quá mức do nhiệt độ quá cao hoặc thời gian lưu giữ kéo dài có thể gây ra sự xuống cấp và độ xốp của nhựa làm giảm cả độ bền và khả năng chống mài mòn. Cửa sổ ép tối ưu là sự kết hợp giữa nhiệt độ, áp suất và thời gian để tạo ra các miếng đệm được xử lý hoàn toàn ở mật độ tối đa mà không bị suy giảm và việc duy trì quy trình trong cửa sổ này một cách nhất quán đòi hỏi phải kiểm soát nhiệt độ và áp suất chính xác mà máy ép má phanh đường sắt tốc độ cao chất lượng cung cấp.

Quy trình đúc được tối ưu hóa cho hợp chất vật liệu ma sát

Quá trình đúc hợp chất ma sát má phanh đường ray tốc độ cao không chỉ bao gồm quá trình nén đơn giản. Khi máy ép đóng lại và áp suất tăng lên, hợp chất trải qua một chuỗi các thay đổi vật lý phức tạp: các hạt bột rời đặc lại và bắt đầu chảy, không khí bị giữ lại thoát ra qua các lỗ thoát của khuôn, nhựa nhiệt rắn mềm ra và bắt đầu làm ướt sợi gia cố và các hạt độn, và cuối cùng nhựa liên kết ngang khi đạt đến nhiệt độ đóng rắn. Mỗi giai đoạn này yêu cầu các điều kiện quy trình cụ thể được kiểm soát tốc độ ép trong quá trình nén, hình dạng thông gió thích hợp, đủ tính lưu động ở giai đoạn dòng chảy, áp suất và nhiệt độ duy trì trong suốt giai đoạn xử lý phải được thiết kế trong cả thiết kế khuôn và chương trình chu trình ép.

A máy ép má phanh đường sắt tốc độ cao với cấu hình ép được lập trình đầy đủ cho phép kỹ sư xử lý xác định các điều kiện riêng biệt cho từng giai đoạn của trình tự này: giai đoạn đóng chậm cho quá trình nén ban đầu, tăng áp suất được kiểm soát cho giai đoạn dòng chảy, ứng dụng áp suất tối đa để xử lý và tốc độ giải nén được kiểm soát để ngăn chặn sự phân tách hoặc đàn hồi trở lại ở phần được xử lý. Mức độ khả năng kiểm soát quá trình này là điểm khác biệt giữa máy ép má phanh đường ray tốc độ cao được thiết kế cho ứng dụng với máy ép thông thường có khả năng vật lý tạo ra lực cần thiết.

Xử lý nhiệt sau ép và vai trò của nó đối với tính chất cuối cùng

Trong một số quy trình sản xuất má phanh đường sắt tốc độ cao, thao tác ép sơ cấp được thực hiện bằng xử lý nhiệt sau ép còn được gọi là xử lý sau hoặc ủ trong đó các má phanh được ép được giữ ở nhiệt độ cao trong lò trong một khoảng thời gian xác định để hoàn thành phản ứng liên kết ngang và giảm bớt ứng suất bên trong được tạo ra trong quá trình ép. Bước xử lý sau này kéo dài thời gian xử lý hiệu quả vượt quá thời gian thực tế trong chính chu kỳ ép, cho phép đạt được mức độ xử lý cao hơn so với chỉ ép nóng có thể cung cấp trong thời gian chu kỳ hiệu quả về mặt kinh tế.

Vai trò của máy ép má phanh đường ray tốc độ cao trong việc cho phép xử lý sau hiệu quả bắt đầu ngay trong quá trình ép: một miếng đệm đi vào lò xử lý sau với mật độ đồng nhất, độ cố kết bề mặt hoàn chỉnh và đủ tiền xử lý từ bước ép nóng sẽ phát triển các đặc tính cuối cùng đồng đều và hoàn thiện hơn từ quá trình xử lý sau so với miếng đệm có sự thay đổi mật độ hoặc xử lý trước không đủ do thao tác ép được kiểm soát kém. Do đó, chất lượng quy trình trong máy ép là điều kiện tiên quyết cho chất lượng quy trình ở giai đoạn xử lý nhiệt tiếp theo.

Xác minh chất lượng và truy xuất nguồn gốc trong sản xuất tấm cường độ cao

Việc đảm bảo rằng mọi má phanh đường ray tốc độ cao được sản xuất đều đáp ứng các yêu cầu về độ bền và khả năng chống mài mòn trong thông số kỹ thuật của nó không chỉ yêu cầu kiểm soát quy trình trong quá trình sản xuất mà còn phải xác minh chất lượng có hệ thống tại nhiều điểm kiểm tra vật liệu đầu vào, kiểm tra kích thước và trọng lượng trong quá trình cũng như thử nghiệm cơ khí thành phẩm kết hợp với hệ thống truy xuất nguồn gốc liên kết mọi má phanh đã thử nghiệm với các thông số quy trình cụ thể mà nó được sản xuất.

Là Nhà máy sản xuất máy ép má phanh đường sắt tốc độ cao chuyên nghiệp cung cấp cho cả các nhà sản xuất linh kiện đường sắt trong nước và quốc tế, Công ty TNHH Công nghệ Máy móc Ninh Ba Delidong thiết kế các máy ép của mình với tính năng hỗ trợ ghi dữ liệu và truy xuất nguồn gốc tích hợp như các tính năng tiêu chuẩn chứ không phải các tính năng bổ sung tùy chọn phản ánh sự hiểu biết của công ty rằng quản lý dữ liệu quy trình là một phần không thể thiếu của hệ thống chất lượng để sản xuất các thành phần đường sắt quan trọng về an toàn. Mối quan hệ đối tác lâu dài của Delidong với các nhà sản xuất linh kiện phanh lớn và danh tiếng mạnh mẽ trong ngành của Delidong, được hỗ trợ bởi Thành viên Hội đồng của Hiệp hội Vật liệu Ma sát Trung Quốc, phản ánh thành tích của thiết bị của Delidong trong môi trường sản xuất đường sắt tốc độ cao thực sự. Đối với các nhà sản xuất đang tìm kiếm máy ép má phanh đường ray tốc độ cao mang lại cả hiệu suất kỹ thuật cần thiết để sản xuất má phanh đáp ứng các tiêu chuẩn an toàn đường sắt khắt khe nhất và hiệu quả sản xuất cần thiết để duy trì tính cạnh tranh trên thị trường toàn cầu, sự kết hợp giữa năng lực kỹ thuật, chất lượng sản xuất và hỗ trợ sau bán hàng toàn diện của Delidong Machinery là một giải pháp hấp dẫn và đã được chứng minh.
